✓ Les infos à retenir
- Le disjoncteur est réarmable en quelques secondes, tandis que le fusible doit être remplacé après chaque incident
- La norme NF C 15-100 en France et les exigences de la RBQ au Québec imposent obligatoirement les disjoncteurs dans toute installation neuve ou rénovée
- Un disjoncteur différentiel détecte les fuites de courant à partir de 30 mA et protège contre l’électrocution, une protection que le fusible ne peut pas offrir
- Le remplacement d’un panneau à fusibles par un tableau à disjoncteurs coûte entre 800 € et 2 500 € en France, et entre 1 500 $ et 4 000 $ CAD au Québec
- Les panneaux anciens type Federal Pacific présentent un risque d’incendie accru et ne peuvent plus assurer une protection efficace
Disjoncteur ou fusible : c’est quoi la différence au juste ?
Tu as regardé ton tableau électrique et tu t’es demandé pourquoi certaines maisons ont encore des fusibles alors que d’autres ont des disjoncteurs ? Tu n’es pas le seul ! C’est une question que je me suis posée des dizaines de fois sur mes chantiers, et franchement, ça mérite qu’on en parle sérieusement. Ces deux dispositifs ont le même objectif — protéger ton installation électrique — mais leur fonctionnement, leur fiabilité et leur compatibilité avec les normes actuelles, c’est une autre histoire.
Voici un tour complet du sujet, sans jargon inutile, pour que tu saches exactement à quoi tu as affaire.
💡 À retenir : Disjoncteur et fusible protègent tous les deux contre les surcharges électriques et les courts-circuits, mais le disjoncteur est réarmable, tandis que le fusible est à usage unique et doit être remplacé après chaque incident.
Comment fonctionne un disjoncteur ?

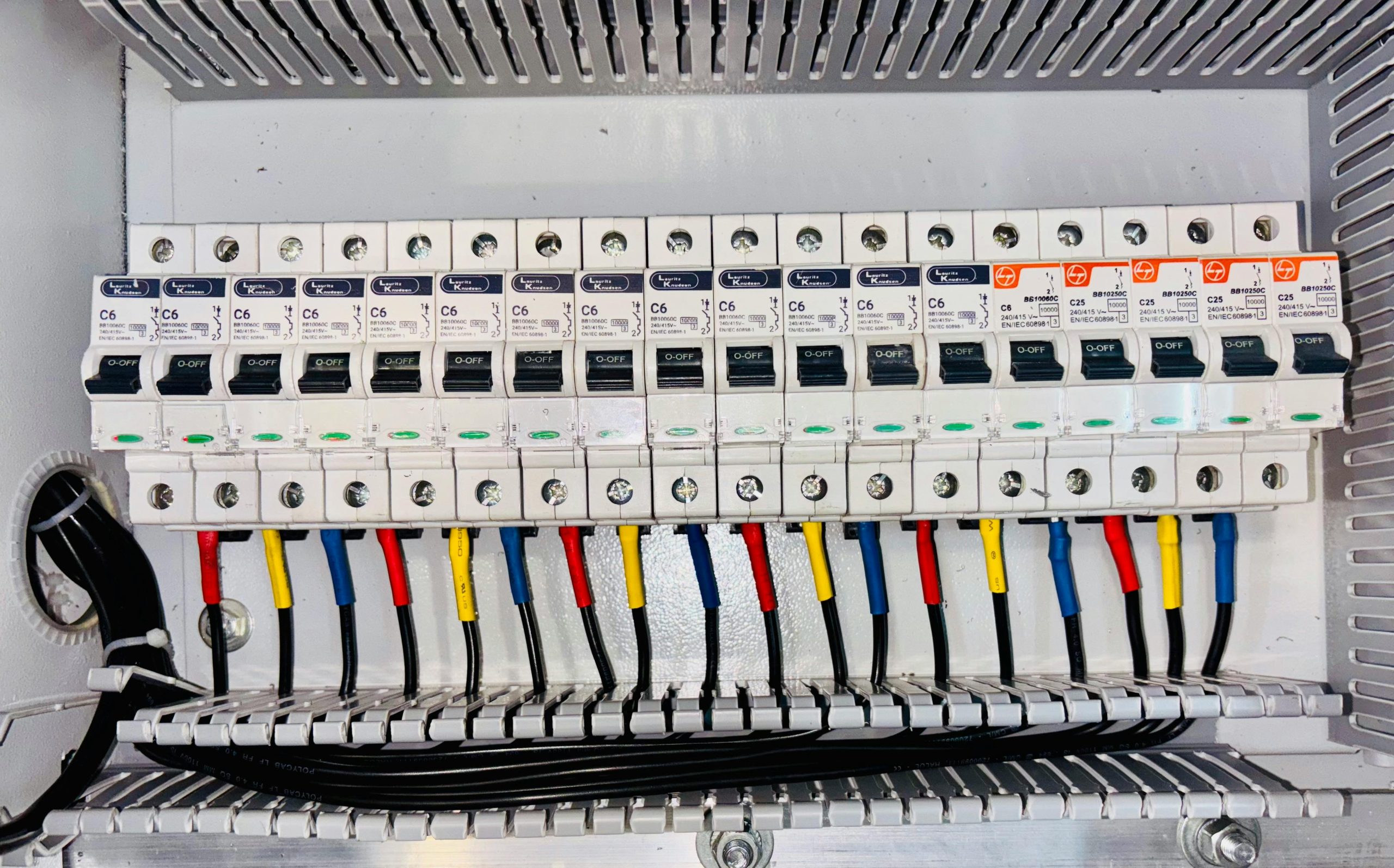

Le disjoncteur, c’est le petit levier que tu vois dans ton tableau électrique résidentiel. Son rôle ? Détecter une anomalie dans le circuit et couper automatiquement le courant avant que ça parte en vrille.
Le mécanisme thermique et magnétique
Un disjoncteur magnéto-thermique fonctionne sur deux niveaux. Le bilame thermique se déforme sous l’effet de la chaleur provoquée par une surcharge. La bobine magnétique, elle, réagit instantanément en cas de court-circuit franc. Double protection, double efficacité !
Le disjoncteur différentiel : une protection en plus
Le disjoncteur différentiel va encore plus loin. Il détecte les fuites de courant vers la terre — celles qui peuvent provoquer une électrocution. C’est un dispositif imposé dans toute installation électrique récente au Québec et en France. On parle généralement de seuils de déclenchement à 30 mA pour protéger les personnes.
Réarmer un disjoncteur : comment ça marche ?
C’est là tout l’avantage du disjoncteur ! Quand il disjoncte, il suffit de basculer le levier pour le réarmer. Pas de remplacement, pas de pièce à acheter. En quelques secondes, tu es de nouveau alimenté — à condition, bien sûr, d’avoir réglé le problème à l’origine du déclenchement.
Et le fusible, comment ça marche ?
Le fusible, c’est la technologie historique de la protection électrique. Il est encore très présent dans les maisons construites avant les années 1980, ainsi que dans certains équipements industriels spécifiques.
Le principe du fil fusible
À l’intérieur d’un fusible électrique se trouve un fil conducteur de très faible section, conçu pour fondre lorsque l’intensité dépasse un certain seuil. Ce fil, souvent en plomb ou en alliage, est calibré avec précision : 10 A, 16 A, 20 A, 32 A selon les circuits à protéger.
Le fusible à cartouche
Dans les installations plus récentes utilisant encore des fusibles, on retrouve surtout des fusibles à cartouche. Ce type de fusible est plus fiable que l’ancien fusible à fil, car il est enfermé dans un boîtier cylindrique qui limite les risques d’arc électrique. Leur pouvoir de coupure peut atteindre plusieurs dizaines de kiloampères (kA) dans les versions industrielles.
Pourquoi le fusible est-il à usage unique ?
Quand le fil interne fond, le fusible est définitivement hors service. Il faut le remplacer par un modèle de calibre identique — et c’est là que le bât blesse. Trop souvent, des bricoleurs peu avisés remplacent un fusible grillé par un calibre supérieur pour « éviter les pannes ». C’est une erreur qui peut coûter très cher, voire provoquer un incendie !
Disjoncteur vs fusible : le comparatif complet
Voici un tableau récapitulatif pour y voir plus clair d’un seul coup d’œil :
| Critère | Disjoncteur | Fusible |
|---|---|---|
| Réutilisable | ✅ Oui (réarmable) | ❌ Non (à remplacer) |
| Temps de réaction | Très rapide (ms) | Rapide (ms à s) |
| Coût à l’achat | Plus élevé | Faible |
| Coût à long terme | Économique | Plus coûteux (remplacement) |
| Sécurité | Très élevée | Correcte si bien utilisé |
| Conformité normes actuelles | ✅ Obligatoire (neuf) | Toléré (existant) |
| Protection différentielle | Possible (modèle dédié) | Non |
| Facilité de maintenance | Simple (levier) | Nécessite remplacement |
Quelles sont les normes électriques à respecter ?
C’est un point sur lequel je ne peux pas fermer les yeux. Les normes, c’est ce qui sépare une installation sûre d’un panneau électrique qui peut te valoir une nuit aux urgences.
En France : la norme NF C 15-100
La norme NF C 15-100 est la référence incontournable pour toute installation électrique résidentielle en France. Elle impose l’utilisation de disjoncteurs dans les constructions neuves et les rénovations complètes. Les fusibles sont encore tolérés dans les installations existantes, mais dès lors qu’on engage des travaux importants, la mise aux normes s’impose.
Au Québec : les normes RBQ et Hydro-Québec
Du côté québécois, c’est la Régie du bâtiment du Québec (RBQ) qui fixe les règles, en lien avec le Code de construction du Québec. Hydro-Québec, de son côté, exige que tout nouveau branchement respecte ces exigences. Les panneaux électriques résidentiels dotés de disjoncteurs sont devenus la norme absolue. Les vieux panneaux à fusibles de type « Federal Pacific » ou « Fédéral » font même l’objet de mises en garde spécifiques pour risque d’incendie.
Peut-on mélanger fusibles et disjoncteurs ?
Techniquement, non. Un panneau électrique doit être homogène. Mélanger les deux systèmes crée des incompatibilités de protection et des problèmes de calibrage. Si tu as encore un ancien panneau à fusibles, la meilleure décision reste de le faire remplacer par un tableau à disjoncteurs par un électricien certifié.
⚡ À retenir : En France comme au Québec, les normes actuelles imposent les disjoncteurs dans toute installation électrique neuve ou rénovée. Un panneau à fusibles non conforme peut entraîner le refus d’assurance habitation ou bloquer une vente immobilière.
Quels sont les avantages et inconvénients de chaque système ?
Les avantages du disjoncteur
- Réarmable en quelques secondes, sans outil ni pièce de rechange
- Disponible en version différentielle pour protéger les personnes contre les chocs électriques
- Détection précise des surcharges et des courts-circuits grâce au double mécanisme thermique et magnétique
- Compatible avec les normes NF C 15-100 et les exigences de la RBQ
- Économique sur la durée, malgré un coût initial plus élevé
Les limites du disjoncteur
Le disjoncteur a un coût d’achat plus élevé qu’un fusible. Dans certaines applications industrielles très spécifiques, le fusible à cartouche peut avoir un pouvoir de coupure supérieur pour des intensités de défaut très élevées. Mais dans le cadre résidentiel, cette nuance ne s’applique pas vraiment.
Les avantages du fusible
Le fusible reste intéressant pour son faible coût unitaire et sa simplicité de fabrication. Dans certains équipements électroniques ou automobiles, le fusible reste la solution la plus pratique et la plus compacte. Son temps de réponse peut aussi être extrêmement rapide dans les versions à fusion rapide.
Les limites du fusible
C’est à usage unique, et ça, ça peut vite devenir un problème ! Si la panne se répète, tu vas te retrouver à remplacer des fusibles en boucle sans régler la cause du défaut. Sans compter le risque de remplacement avec un mauvais calibre, ce qui annule toute protection.
Comment choisir le bon calibre ?
Que tu travailles avec des fusibles ou des disjoncteurs, le calibre est une donnée fondamentale. Un calibre sous-dimensionné déclenchera trop souvent. Un calibre surdimensionné ne protégera pas correctement le circuit — c’est le pire des scénarios.
Les calibres courants en résidentiel
En installation électrique résidentielle, voici les calibres les plus répandus :
Les circuits d’éclairage sont généralement protégés à 10 A ou 16 A. Les prises de courant courant standard tournent autour de 16 A. Les circuits spécialisés (four, lave-linge, chauffe-eau) nécessitent souvent 20 A, voire 32 A. Le disjoncteur de branchement principal, lui, est souvent calibré à 60 A ou plus selon la puissance souscrite. Ces données deviennent particulièrement importantes lorsque vous rénovez une cuisine ou que vous aménagez une cuisine en U, où les besoins électriques sont importants avec plusieurs circuits dédiés.
Qui peut intervenir sur ton tableau électrique ?
En France, les travaux sur un tableau électrique doivent être réalisés ou supervisés par un électricien qualifié, idéalement certifié Qualifelec. Au Québec, c’est un maître électricien titulaire d’une licence RBQ qui doit intervenir. Ne joue pas aux apprentis sorciers avec ton installation électrique — c’est le genre de chantier où l’erreur peut avoir des conséquences irréversibles !
FAQ – Tes questions sur le disjoncteur et le fusible
Pourquoi mon disjoncteur disjoncte sans arrêt ?
C’est le signe d’une surcharge sur le circuit, d’un court-circuit, ou d’un appareil défectueux. Avant de réarmer, débranche les appareils du circuit concerné et identifie la source du problème. Si ça continue, appelle un électricien — c’est pas une situation à laisser traîner !
Un panneau à fusibles est-il dangereux ?
Pas nécessairement si les fusibles sont en bon état et correctement calibrés. Mais un vieux panneau à fusibles ne peut pas offrir la protection différentielle des disjoncteurs modernes, et certains modèles anciens (comme le panneau « Federal Pacific Stab-Lok ») sont reconnus comme présentant un risque d’incendie plus élevé. La mise aux normes reste fortement recommandée. Cela devient encore plus important si vous envisagez des changements significatifs dans votre habitat, comme le choix entre un parquet ou carrelage pour la cuisine.
Combien coûte le remplacement d’un panneau à fusibles par un tableau à disjoncteurs ?
En France, le remplacement d’un tableau électrique complet se situe entre 800 € et 2 500 € selon la taille de l’installation. Au Québec, le budget oscille généralement entre 1 500 $ et 4 000 $ CAD, main-d’œuvre et matériaux compris. C’est un investissement, mais c’est aussi une plus-value immobilière réelle et une assurance en termes de sécurité.
Peut-on remplacer soi-même un fusible ?
Remplacer un fusible sur un appareil électroménager ou sur un tableau électrique basse tension est techniquement possible pour un bricoleur averti. Mais attention : le panneau électrique principal est sous tension permanente côté réseau, même disjoncteur ouvert. Sans formation adaptée, c’est une intervention qui comporte des risques sérieux. Dans le doute, fais appel à un professionnel.
Le disjoncteur différentiel protège-t-il aussi contre la foudre ?
Non, la protection différentielle est uniquement conçue pour les fuites de courant vers la terre. Pour se protéger de la foudre et des surtensions, il faut installer un parafoudre en complément du tableau électrique. C’est d’ailleurs obligatoire dans certaines zones exposées selon la norme NF C 15-100.
Questions fréquentes sur les disjoncteurs et fusibles
Un disjoncteur peut-il protéger contre les micro-coupures électriques ?
Non, un disjoncteur standard ne protège pas contre les micro-coupures. Pour cela, il faut un onduleur ou un parasurtenseur avec une capacité de 1 à 3 kVA. Les micro-coupures, inférieures à 10 ms, n’activent pas le mécanisme thermique ou magnétique du disjoncteur, mais peuvent endommager les appareils sensibles comme les ordinateurs ou les systèmes domotiques.
Quel est le pouvoir de coupure minimal requis pour un disjoncteur résidentiel ?
Le pouvoir de coupure minimal pour un disjoncteur résidentiel est de 6 kA (6 000 A), selon la norme NF C 15-100. Les modèles industriels atteignent 10 kA. Ce chiffre indique l’intensité maximale que le disjoncteur peut interrompre sans risque d’arc électrique ou de destruction. Vérifiez toujours ce paramètre avant installation.
Les fusibles à fusion lente sont-ils adaptés aux circuits motorisés ?
Oui, les fusibles à fusion lente (type gG ou gM) sont conçus pour les circuits avec des moteurs ou des charges inductives. Ils supportent les pics de courant au démarrage (jusqu’à 6 fois l’intensité nominale pendant 10 secondes) sans fondre prématurément. Leur calibre doit être calculé en fonction de la puissance du moteur, généralement 1,25 fois l’intensité nominale.
Peut-on installer un disjoncteur différentiel sur un circuit dédié aux appareils médicaux ?
Oui, mais avec un seuil de déclenchement de 10 mA, conforme à la norme IEC 60364-7-710. Les disjoncteurs différentiels standard (30 mA) ne suffisent pas pour les équipements comme les respirateurs ou les moniteurs cardiaques. Ces circuits doivent aussi être isolés des autres installations pour éviter les interférences électriques.
Quelle est la durée de vie moyenne d’un disjoncteur magnéto-thermique ?
Un disjoncteur magnéto-thermique a une durée de vie de 20 000 à 30 000 cycles de manœuvre, soit environ 20 ans en usage résidentiel normal. Les tests de vieillissement (norme EN 60898) simulent 4 000 cycles à pleine charge. Au-delà, le mécanisme peut s’user, réduisant sa fiabilité. Un remplacement préventif est recommandé après 15 ans.
Voilà, tu sais maintenant tout ce qu’il y a à savoir sur ces deux dispositifs ! Le disjoncteur a clairement pris le dessus en termes de praticité, de sécurité et de conformité aux normes actuelles. Mais comprendre le fonctionnement du fusible reste utile, surtout si tu rénoves une maison ancienne. Et si ton installation date d’avant 1990, jette un œil à ton tableau — il y a fort à parier qu’une mise à niveau s’impose. 🏠
